1280x1024/640x512 רשת ופלט דיגיטלי פלט דיגיטלי מודול מצלמה
מִפרָט
דֶגֶם | SG - SWZ12ND2 - 17510 | SG - SWZ06ND2 - 17510 | |
חיישן | חיישן תמונה | 1/2 ″ Sony Ingaas Global Shutter Shuter Swir Sensor IMX990 | 1/4 ″ Sony Ingaas Global Shutter Swir Shir Sensor IMX991 |
| פיקסלים יעילים | בערך 1.34MP | בערך 0.34MP | |
| גודל פיקסל | 5 מיקרומטר | ||
עֲדָשָׁה | אורך גל תגובה | 1000 ~ 1700 ננומטר | |
| ICR | תמיכה 2 מצבים: להקה רחבה: 1000 ~ 1700nmnarrow להקת: 1450 ~ 1700nm | ||
| אורך מוקד | 17 מ"מ ~ 510 מ"מ, 30X זום אופטי | ||
| צוֹהַר | F2.8 ~ F5.5 | ||
| שדה מבט | H: 21.3 ° ~ 0.71 °, V: 17.1 ° ~ 0.57 °, D: 27.1 ° ~ 0.92 ° | H: 11.6 ° ~ 0.37 °, V: 9.3 ° ~ 0.3 °, D: 14.8 ° ~ 0.47 ° | |
| סגור מרחק מיקוד | 1M ~ 10 מ '(רחב ~ טל) | ||
| מהירות זום | בערך 7S (אופטי רחב ~ טל) | ||
וִידֵאוֹ | דְחִיסָה | H.265/H.264/H.264H/MJPEG | |
| הַחְלָטָה | 25/30/50/60fps@1280 × 1024 | 25/30/50/60fps@640 × 512 | |
| קצב סיביות הווידיאו | 32kbps ~ 16 מגהביט לשנייה | ||
| שֶׁמַע | AAC / MP2L2 | ||
| וידאו LVDS | 25/30/50/60fps@2MP (1920 × 1080) | ||
רֶשֶׁת | אִחסוּן | כרטיס TF (256 GB), FTP, NAS | |
| פרוטוקול רשת | Onvif, http, https, ipv4, ipv6, rtsp, ddns, rtp, tcp, udp | ||
| Multicast | תְמִיכָה | ||
| שדרוג קושחה (LVDs) | רק יכול לשדרג את הקושחה באמצעות יציאת רשת | ||
| אירועים כלליים | תנועה, חבלה, כרטיס SD, רשת | ||
| IVS | Tripwire, איתור גדר חוצה, חדירה, חפץ נטוש, מהיר - מעבר, איתור חניה, אומדן איסוף קהל, חפץ חסר, גילוי מתנשא. | ||
| הפחתת רעש | 2d/3d | ||
| מצב חשיפה | מדריך, רכב, עדיפות צמצם, עדיפות תריס | ||
| פיצוי חשיפה | תְמִיכָה | ||
| מהירות תריס | 1/1 ~ 1/30000s | ||
| מצב מיקוד | אוטומטית/ידנית/חצי רכב | ||
| דה -דו אלקטרוני | תְמִיכָה | ||
| הפחתת אובך חום | תְמִיכָה | ||
| לְהַעִיף | תְמִיכָה | ||
| EIS | תְמִיכָה | ||
| זום דיגיטלי | 16X | ||
| בקרה חיצונית | TTL | ||
| מִמְשָׁק | יציאת Ethernet 4pin, יציאת סידורי וחשמל 6pin, יציאת שמע 5pin .30 Pin LVD | ||
| פרוטוקול תקשורת | סוני ויסקה, Pleco D/P | ||
| תנאי הפעלה | - 30 ~+60 ° C/20%~ 80%RH | ||
| תנאי אחסון | - 40 ~+70 ° C/20%~ 95%RH | ||
| ספק כוח | DC 12V | ||
| צריכת חשמל (TBD) | ממוצע: 6W; מקסימום: 11W | ||

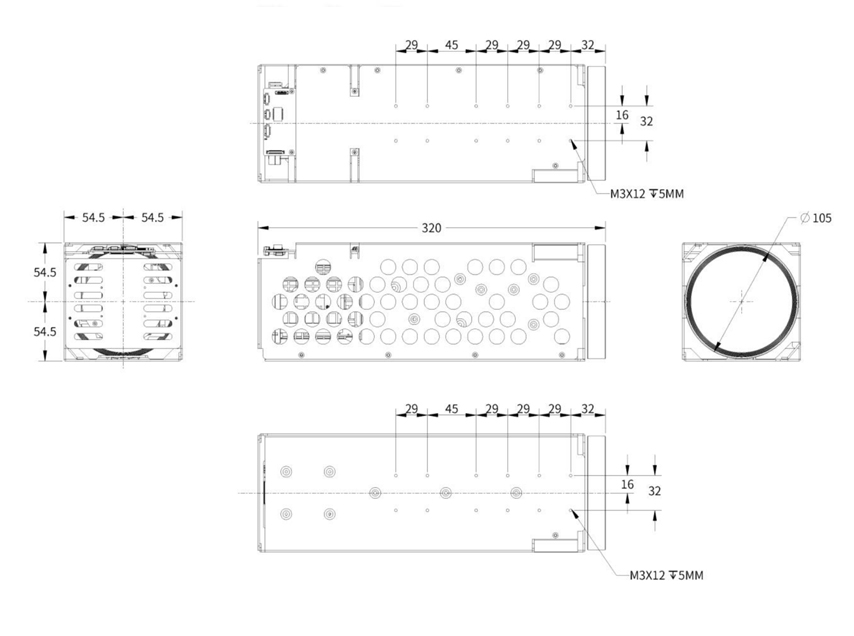

| מידות (l*w*h) | בערך 320 מ"מ*109 מ"מ*109 מ"מ | ||
| מִשׁקָל | 3.1 ק"ג | ||
ממשק רשת
| סוּג | מספר סיכה | שם סיכה | תֵאוּר |
| ממשק אתרנט J2_4Pin | 1 | Ethrx - | יציאת אתרנט אדפטיבית, אינטרנט RX - |
| 2 | Ethrx+ | יציאת אתרנט אדפטיבית, אינטרנט RX+ | |
| 3 | Ethtx - | יציאת אתרנט אדפטיבית, אינטרנט TX - | |
| 4 | Ethtx+ | יציאת אתרנט אדפטיבית, אינטרנט TX+ | |
| ממשק Power & Uart J3_6PIN | 1 | Dc_in | DC12V |
| 2 | GND | GND | |
| 3 | RXD1 | פרוטוקול TTL ברמה 3.3 וולט, PELCO | |
| 4 | TXD1 | פרוטוקול TTL ברמה 3.3 וולט, PELCO | |
| 5 | RXD0 | TTL ברמה 3.3 וולט, פרוטוקול VISCA | |
| 6 | TXD0 | TTL ברמה 3.3 וולט, פרוטוקול VISCA | |
| ממשק שמע J1_5PIN | 1 | AUDIO_OUT | Audio Out (Line Out) |
| 2 | GND | GND | |
| 3 | Audio_in | שמע ב (שורה פנימה) | |
| 4 | GND | GND | |
| 5 | NC | NC |
ממשק LVDS
| נָמָל | מִספָּר | שם סיכה | תֵאוּר |
| ממשק LVDS J4_30PIN (בדומה לממשק דיגיטלי של Sony 30Pin) | 1 | NC | NC |
| 2 | NC | ||
| 3 | NC | ||
| 4 | NC | ||
| 5 | NC | ||
| 6 | NC | ||
| 7 | NC | ||
| 8 | NC | ||
| 9 | GND | GND | |
| 10 | GND | ||
| 11 | GND | ||
| 12 | GND | ||
| 13 | DC | פלט DC (DC+7V ~+12V) | |
| 14 | DC | ||
| 15 | DC | ||
| 16 | DC | ||
| 17 | DC | ||
| 18 | UART1_TX | TTL ברמה 3.3V, פרוטוקול VISCA, זהה ל- TXD0 ביציאת J3_6PIN. אך לא יכול להתחבר בו זמנית. | |
| 19 | UART1_RX | TTL ברמה 3.3V, פרוטוקול VISCA, זהה ל- RXD0 ביציאת J3_6PIN. אך לא יכול להתחבר בו זמנית. | |
| 20 | GND | GND | |
| 21 | Txout0 - | ||
| 22 | Txout0+ | ||
| 23 | Txout1 - | ||
| 24 | Txout1+ | ||
| 25 | Txout2 - | ||
| 26 | Txout2+ | ||
| 27 | Txoutclk - | ||
| 28 | Txoutclk+ | ||
| 29 | Txout3 - | ||
| 30 | Txout3+ |
