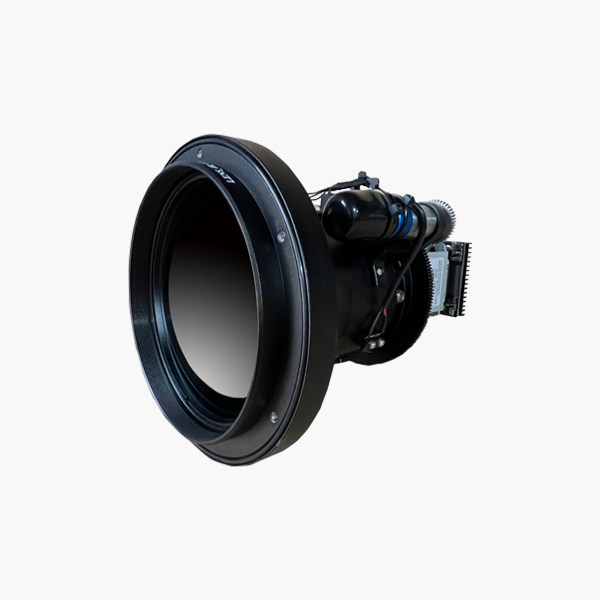

מודול מצלמת רשת תרמית 640x512 עם עדשה ממונעת בגודל 30~180 מ"מ (30~120 מ"מ)
|
דגם |
SG-TCM06N2-M30180 |
SG-TCM06N2-M30120 |
|
|
חיישן |
חיישן תמונה |
מיקרובולומטר VOx לא מקורר |
|
|
רזולוציה |
640×512 |
||
|
קצב פריימים |
50 הרץ |
||
|
Pixel Pitch |
12 מיקרומטר |
||
|
טווח ספקטרלי |
8~14 מיקרומטר |
||
|
NETD |
≤40mK@25°C, F#1.0 |
||
|
עדשה |
ציפוי |
DLC |
|
|
אורך מוקד |
30~180 מ"מ |
30~120 מ"מ |
|
|
סוג עדשה |
ממונע |
ממונע |
|
|
זום אופטי |
6x |
4x |
|
|
זום דיגיטלי |
8x |
8x |
|
|
ערך F |
F1.0~F1.4 |
F1.0~F1.4 |
|
|
FOV |
14.59°×11.69°~2.44°×1.96° |
14.59°×11.69°~3.67°×2.93° |
|
|
וידאו |
דחיסה |
H.265/H.264/H.264H/H.264B/MJPEG |
|
|
דחיסת אודיו |
AAC / MP2L2 |
||
|
תמונת מצב |
JPEG |
||
|
רזולוציה |
זרם ראשי: 50fps@(1280×1024, 1280×720, 704×576, 704×480) |
||
|
קצב סיביות של וידאו |
4kbps~65Mbps |
||
|
רשת |
פרוטוקול רשת |
IPv4, IPv6, HTTP, HTTPS, TCP, UDP, RTSP, RTCP, RTP, ARP, NTP, FTP, DHCP, PPPoE, DNS, DDNS, UPnP, IGMP, ICMP, SNMP, SMTP, QoS, 802.1x, Bonjour |
|
|
ממשק API |
ONVIF, HTTP API, SDK, GB28181 |
||
|
אבטחת רשת |
אימות משתמש, סינון IP/MAC, הצפנת HTTPS, בקרת גישה לרשת IEEE 802.1X |
||
|
דפדפן אינטרנט |
IE, Edge, Firefox, Chrome |
||
|
משתמש |
עד 20 משתמשים, רמה 2: מנהל, משתמש |
||
|
אחסון |
כרטיס Micro SD/SDHC/SDXC (עד 1TB) אחסון קצה, FTP, NAS |
||
|
שידור רב |
תמיכה |
||
|
אינטליגנציה |
הגנה היקפית |
Tripwire, זיהוי חוצה גדר, חדירה |
|
|
ניתוח התנהגות |
חפץ נטוש, הסרת חפצים, תנועה מהירה, זיהוי קהל, זיהוי שוטטות, זיהוי חניה |
||
|
אירועים |
זיהוי תנועה, חסימת וידאו, שינוי סצנה, זיהוי שמע, מנותקת רשת, התנגשות IP, גישה לא חוקית, אנומליות אחסון |
||
|
גילוי אש |
תמיכה |
||
|
ממשק |
אתרנט |
יציאת Ethernet 4PIN, התאמה עצמית של 10M/100M |
|
|
אזעקה נכנסת/יוצאת |
1/1 |
||
|
אודיו נכנס/יוצא |
1/1 |
||
|
ממשק בקרה |
1x TTL 3.3V (פרוטוקול VISCA), 1x RS485 (פרוטוקול Pelco) (TTL 3.3V אופציונלי) |
||
|
פלט וידאו |
רשת ו- CVBS |
||
|
פסאודו צבע |
לוהט לבן, שחור חם, פיוז'ן, אדום ברזל וכו' 20 אפשרויות |
||
|
מצב פוקוס |
אוטומטי / ידני / AF בדחיפה אחת |
||
|
מצב FFC |
אוטומטי / ידני |
||
|
הגדרת תמונה |
בהירות, ניגודיות, חדות והפחתת רעש זמני |
||
|
OSD |
תמיכה |
||
|
הפוך |
תמיכה |
||
|
מראה |
תמיכה |
||
|
ספק כוח |
DC 12V, 1A |
||
|
צריכת חשמל אופיינית |
2.5W |
||
|
שיא צריכת החשמל |
7.3W |
7.1W |
|
|
תנאי הפעלה |
-30°C~+60°C/20% עד 80%RH |
||
|
תנאי אחסון |
-40°C~+70°C/20% עד 95%RH |
||
|
רמת ההגנה הראשונה של העדשה |
IP67 |
||
|

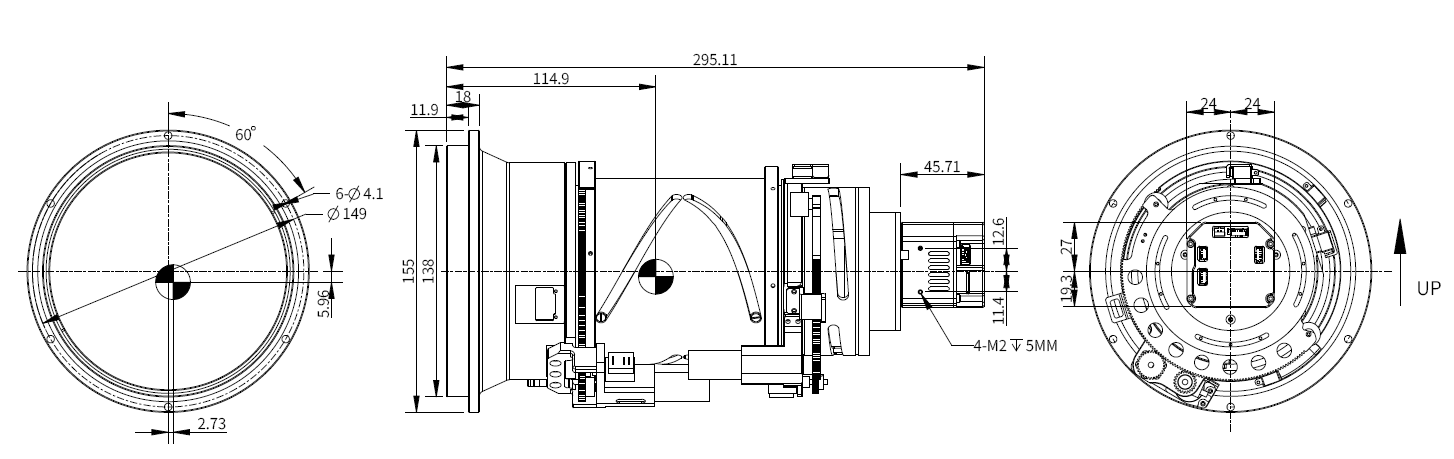

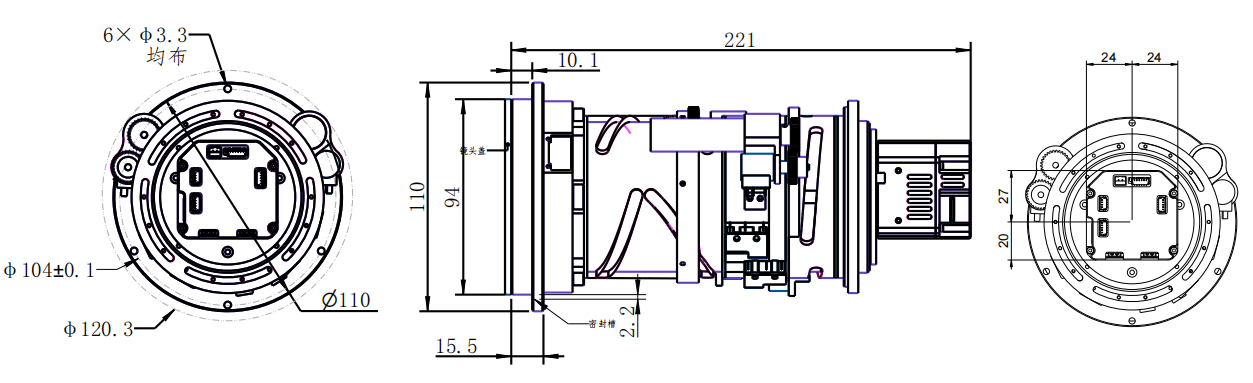

מידות (L*W*H) |
Φ155*295 מ"מ |
Φ110*221 מ"מ (אוגן) Φ120*221 מ"מ (הקרנה מקסימלית) |
|
|
משקל |
כ. 3.2 ק"ג (כולל מכסה עדשה) |
כ. 1.72 ק"ג (כולל מכסה עדשה) |
|
מרחק DRI
יעד: גודל האדם הוא 1.8 מ'×0.5 מ' (גודל קריטי הוא 0.75 מ'), גודל הרכב הוא 1.4 מ'×4.0 מ' (גודל קריטי הוא 2.3 מ'); גודל האש הוא 0.13 מ'×0.13 מ' (גודל קריטי הוא 0.13 מ').
מרחקי זיהוי המטרה, הזיהוי והזיהוי מחושבים על פי הקריטריונים של ג'ונסון.
המרחקים המומלצים של זיהוי, זיהוי וזיהוי הם כדלקמן:
|
עדשה |
Dועוד |
Rלהכיר |
זיהויy |
||||||
|
רכב |
אנושי |
אש |
רכב |
אנושי |
אש |
רכב |
אנושי |
אש |
|
|
30 מ"מ |
3833 מטר (12575 רגל) |
1250 מטר (4101 רגל) |
217 מ' (712 רגל) |
958 מטר (3143 רגל) |
313 מטר (1027 רגל) |
54 מ' (177 רגל) |
479 מטר (1572 רגל) |
156 מטר (512 רגל) |
27 מ' (89 רגל) |
|
120 מ"מ |
15333 מטר (50305 רגל) |
5000 מ' (16404 רגל) |
607 מ' (1991 רגל) |
3833 מטר (12575 רגל) |
1250 מטר (4101 רגל) |
152 מ' (499 רגל) |
1917 מטר (6289 רגל) |
625 מטר (2021 רגל) |
76 מ' (249 רגל) |
|
180 מ"מ |
23000 מטר (75459 רגל) |
7500 מטר (24606 רגל) |
910 מ' (2985 רגל) |
5750 מטר (18865 רגל) |
1875 מטר (6152 רגל) |
227 מ' (744 רגל) |
2875 מטר (9432 רגל) |
938 מטר (3077 רגל) |
113 מ' (371 רגל) |
