12um 640x512 USB פלט גודל קומפקטי מודול תרמי
|
מספר הדגם |
SG - HTM06U2 - T9 |
SG - HTM06U2 - T15 |
SG - HTM06U2 - T19 |
SG - HTM06U2 - T25 |
|
מודול תרמי |
||||
|
חיישן תמונה |
מערכי מישור מוקדים לא מקוררים |
|||
|
מקס. הַחְלָטָה |
640 × 512 |
|||
|
קצב מסגרת |
מתכוונן, 6 הרץ עד 30 הרץ |
|||
|
מרווח פיקסל |
12 מיקרומטר |
|||
|
פס גל תגובה |
8 מיקרומטר עד 14 מיקרומטר |
|||
|
Netd |
≤ 40MK (@ 25 ° C), F# = 1.0 |
|||
|
עדשה (אורך מוקד) |
9.1 מ"מ |
15 מ"מ |
19 מ"מ |
25 מ"מ |
|
F מספר |
F1.0 |
F1.0 |
F1.0 |
F1.0 |
|
Ifov |
1.3 מרד |
0.8MRAD |
0.6MRAD |
0.48MRAD |
|
שדה הראייה (H × V) |
48.3 ° × 38.6 ° |
29.3 ° × 23.4 ° |
22.8 ° × 18.4 ° |
17.46 ° × 14.01 ° |
|
דקה. מרחק מיקוד |
2m |
5m |
7m |
8m |
|
מדידת טמפרטורה |
||||
|
טווח טמפרטורות |
- 20 ° C ~+150 ° C & 100 ° C ~ 550 ° C. |
|||
|
דיוק טמפרטורה |
מקסימום (± 2 מעלות צלזיוס, ± 2%) בטמפרטורת הסביבה 25 מעלות צלזיוס וטמפרטורת האובייקט מעל 0 ° C |
|||
|
מרחק טמפרטורה (מבוסס על 0.65 × 0.65 מ ') |
10 מ '(הכי רחוק) |
15 מ '(הכי רחוק) |
20 מ '(הכי רחוק) |
25 מ '(הכי רחוק) |
|
כלל תרמוגרפיה |
3 סוגי מדידת טמפרטורה, 21 כללים (10 נקודות, 10 אזורים וקו 1) |
|||
|
פלט נתונים |
נתוני טמפרטורת 16 ביט |
|||
|
תצוגת תמונה |
||||
|
התאמת ניגודיות |
כֵּן |
|||
|
התאמת בהירות |
כֵּן |
|||
|
פלטות |
15 פלטות צבע מתכווננות, ברירת מחדל לבנה חמה |
|||
|
מצב FFC (תיקון שדה שטוח) |
תיקון אוטומטי, ידני, תיקון חיצוני |
|||
|
Dde |
כֵּן |
|||
|
כְּלָלִי |
||||
|
ממשק חומרה |
USB2.0 FPC |
|||
|
כּוֹחַ |
DC 5V ± 5% |
|||
|
צריכת חשמל |
≤0.55W |
≤0.55W |
≤0.55W |
≤0.65W |
|
רטט והלם |
רטט: רטט סינוסואידי, 20 מ '/ש', 3 - ציר הלם: חצי סינוס גל, 30 גרם/11 ms, 3 - ציר 6 - דרך |
|||
|

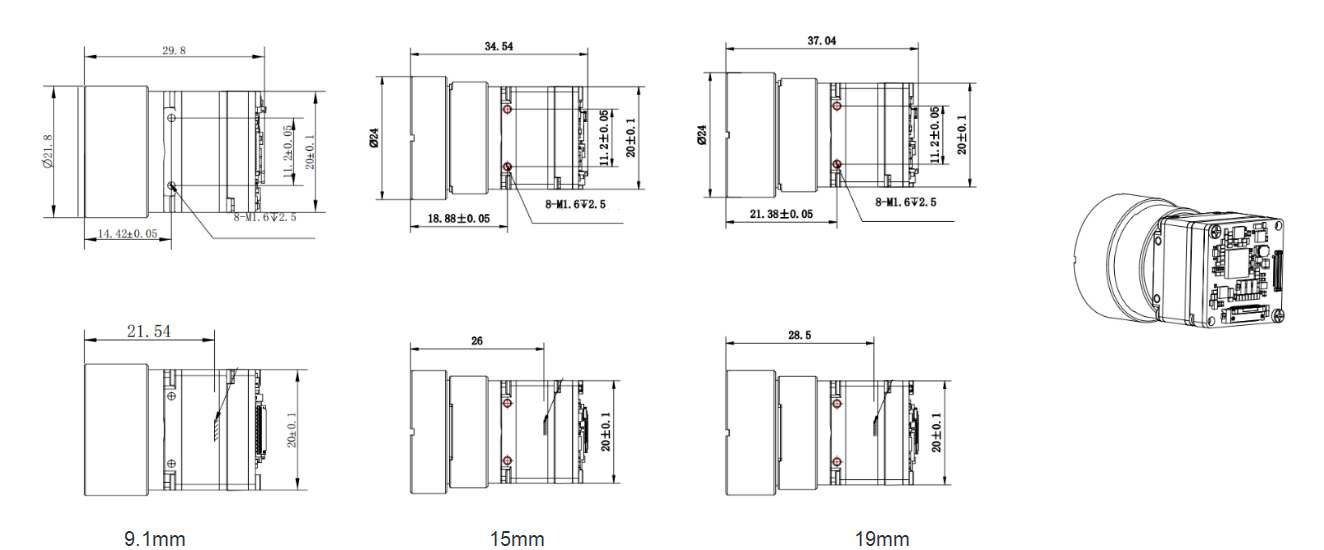

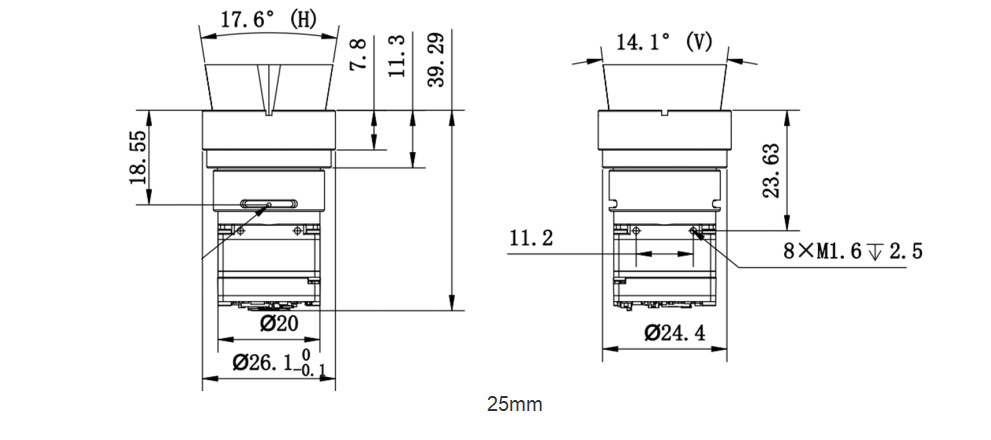

מימד (מ"מ) |
29.8*20*20 מ"מ |
34.54*20*20 מ"מ |
37.04*20*20 מ"מ |
39.29*20*20 מ"מ |
|
מִשׁקָל |
≤22G |
≤28 גרם |
≤32G |
≤33G |
|
טמפרטורת עבודה |
- 40 מעלות צלזיוס ~ 70 מעלות צלזיוס |
|||
