12um 384x288 USB פלט גודל קומפקטי מודול תרמי
|
מספר הדגם |
SG - HTM03U2 - T9 |
SG - HTM03U2 - T15 |
|
מודול תרמי |
||
|
חיישן תמונה |
מערכי מישור מוקדים לא מקוררים |
|
|
מקס. הַחְלָטָה |
384 × 288 |
|
|
קצב מסגרת |
מתכוונן, 6 הרץ עד 50 הרץ |
|
|
מרווח פיקסל |
12 מיקרומטר |
|
|
פס גל תגובה |
8 מיקרומטר עד 14 מיקרומטר |
|
|
Netd |
≤ 40MK (@ 25 ° C), F# = 1.0 |
|
|
עדשה (אורך מוקד) |
9.7 מ"מ |
15.4 מ"מ |
|
F מספר |
F1.0 |
F1.0 |
|
Ifov |
1.2 מרד |
0.8MRAD |
|
שדה הראייה (H × V) |
26.46 ° × 19.81 ° |
17 ° × 12.8 ° |
|
דקה. מרחק מיקוד |
2m |
5m |
|
מדידת טמפרטורה |
||
|
טווח טמפרטורות |
- 20 ° C ~+150 ° C & 100 ° C ~ 550 ° C. |
|
|
דיוק טמפרטורה |
מקסימום (± 2 מעלות צלזיוס, ± 2%) בטמפרטורת הסביבה 25 מעלות צלזיוס וטמפרטורת האובייקט מעל 0 ° C |
|
|
מרחק טמפרטורה (מבוסס על 0.65 × 0.65 מ ') |
10 מ '(הכי רחוק) |
15 מ '(הכי רחוק) |
|
כלל תרמוגרפיה |
3 סוגי מדידת טמפרטורה, 21 כללים (10 נקודות, 10 אזורים וקו 1) |
|
|
פלט נתונים |
נתוני טמפרטורת 16 ביט |
|
|
תצוגת תמונה |
||
|
התאמת ניגודיות |
כֵּן |
|
|
התאמת בהירות |
כֵּן |
|
|
פלטות |
15 פלטות צבע מתכווננות, ברירת מחדל לבנה חמה |
|
|
מצב FFC (תיקון שדה שטוח) |
תיקון אוטומטי, ידני, תיקון חיצוני |
|
|
Dde |
כֵּן |
|
|
כְּלָלִי |
||
|
ממשק חומרה |
USB2.0 FPC |
|
|
כּוֹחַ |
DC 5V ± 5% |
|
|
צריכת חשמל |
≤0.55W |
|
|
רטט והלם |
רטט: רטט סינוסואידי, 20 מ '/ש', 3 - ציר הלם: חצי סינוס גל, 30 גרם/11 ms, 3 - ציר 6 - דרך |
|
|

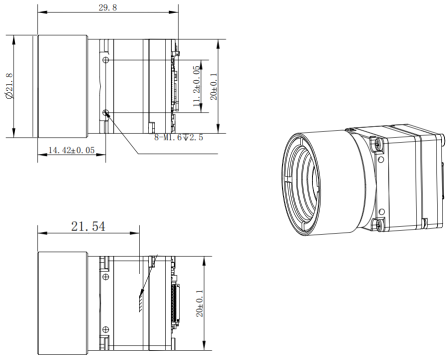

מֵמַד |
29.8 מ"מ*20 מ"מ*20 מ"מ |
29.8 מ"מ*20 מ"מ*20 מ"מ |
|
מִשׁקָל |
≤22G |
≤22G |
|
טמפרטורת עבודה |
- 40 מעלות צלזיוס ~ 70 מעלות צלזיוס |
|
